应用事例

朝一联-宋一联输油管线长54㎞，管径ф273㎜，日输原油3200m3。 2006年12月安装LD-SAKER管道泄漏监测系统。2007年6月17日23时09分58秒管线发生泄漏：朝一联压力从1.822MPa下降到1.820MPa下降幅度0.002MPa；宋一联压力从0.1643MPa下降到0.164MPa下降幅度0.0003MPa；朝一联流量从130.7m3/h上升到130.9m3/h上升幅度0.2m3/h；宋一联流量从130.65m3/h下降到130.55m3/h下降幅度0.1m3/h；输差约为 -0.45 m3/h（因流量计量设备精度原有输差 -0.1 m3/h左右，实际两站输差较先前变化应为-0.3 m3/h)，系统定位泄漏点在距朝一联21.67公里处。该次为管线腐蚀穿孔。

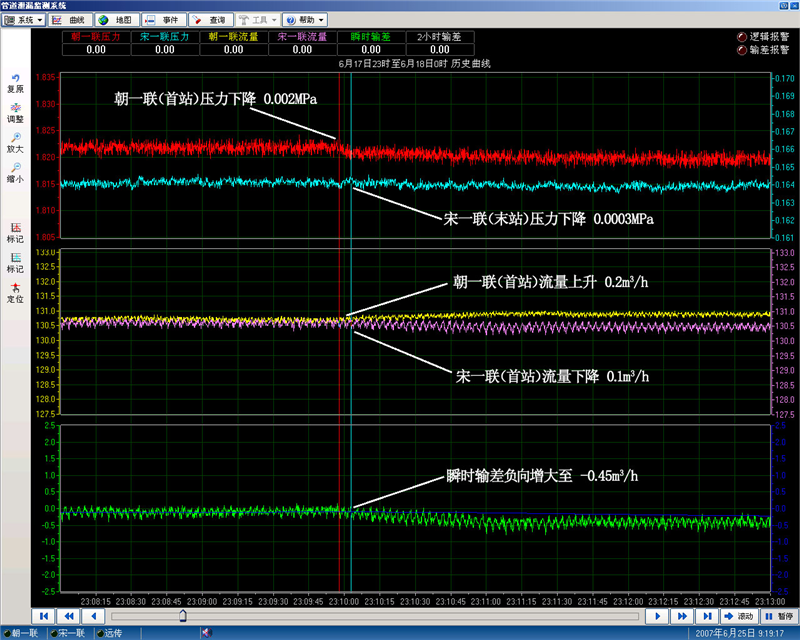

07年6月17日泄漏时的报警曲线图（曲线倍数放大后）

07年6月17日朝一联-宋一联管线泄漏定位图
