产品介绍

1、概述

稠油开采井，检泵、修井作业过程中，必然从井下起出油管，其中充满凝结了的稠油，其成分为高凝固点的原油、沥青、胶质，再次下井之前必须将油管清洗干净，已有的方法是：

* 拉回油管厂热水加洗涤剂煮洗，来回拉运，烧油制热水，事后还要处理污水；

* 拉回油管厂，用高压常温水冲洗，要开二台90kW水泵；

注：此二种方法总费用将接近油管价

* 现场用锅炉车烧柴油产生蒸汽冲洗，夹油雾汽横飞，带油污水遍地流，费用比拉回油管厂处理低，但环境污染很难避免，且清洗周期太长；

变频电热法清蜡熔油：将待清洗的油管通上单相中频大电流交流电，利用电磁感应原理使油管导电、励磁、导磁产生涡流、集肤效应发热，4分钟即可通管推出死油，7分钟空油管即可达到100℃，即已将二根油管清洗干净。该方法具有**、节能、*效、快速、费用低等特点。

2、系统结构图

3、工作原理

1、用三相4线电缆将井场电源与交—直—交型逆变供电装置电源输入端连起来。

2、将待清洗的油管一端架到供电桥架上，本桥架上有两个互相分开的供电板，各自用截面 ≥120mm2的电缆将供电板与交—直—交供电装置输出端连起来。油管的另一端架在油管导电连接桥架上。

3、启动交—直—交型逆变供电装置，即可以给待清洗油管送电，进行电热法清洗油管。油管一但导电即被励磁、导磁、产生涡流集肤效应发热，使凝结了的稠油熔化，达到清洗的*果。

4、产品特点

1、以每次”清洗“两根油管 计算，每小时可以“清洗”16-18 根油管，耗时30分钟，用电15KWH 电费为12元，若用锅炉车，每小时只能冲洗两根油管，用油约16升，费用为64元。

2、被清洗的油管下面及油出口处放好接油容器，可做到无滴油落地，原油可回收。

3、由于不用水及蒸汽，事后 无污水处理问题。

本装置的电热部分用电是*全的：供电装置的中频电能经隔离变压器输出，它没有接地点，*何一点与人接触与接触者是等电位的，两根油管之间电压将不大于36V是在*全电压范围内，所以对人是*全的。

5、技术指标

1、电压：三相380V±10%； 2、功率：30KVA（1次洗2根油管）；

3、电流：4**； 4、输入端功率因数≥99％

本装置专用电源为交-直-交型逆变电源，它将三相交流电全波整流、虑波成单相直流电，再经大功率电子电力开关管逆变成单相交流电，经输出变压器送给电热负载。

1、输出频率：50-300HZ连续可调； 2、输出电压：36V；

3、输出电流：833A； 4、输出功率：30KW。

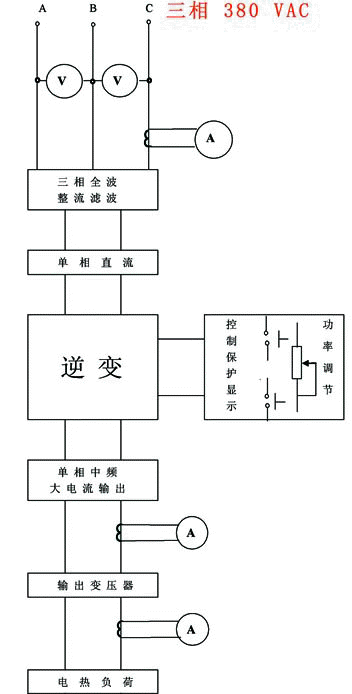

6、供电原理图
