产品介绍

LD-CCY 便携式工程参数监测仪是一种智能化的多功能二次仪表，适用于对各种介质的流量、压力、温度的过程监测，总量累积和定量控制,借助显示和存储功能，还可以随时查阅过程量变化的历史曲线或相关的历史数据，而与之配套的一次仪表（即压力、流量变送器）根据工程的不同要求，有两种不同形式的配置，一种是采用将压力、流量、温度传感器（变送器）安装在高压管段上，组成一体化传感器变送器件。二是分体式，将压力、流量、温度等传感变送器件分别用快速的安装方式，安装在注入泵的出口或泵体上。

2、主要用途

LD-CCY 便携式工程参数监测仪，适用于油、水井的热洗、清蜡、调剖，注水等工程过程中的监测，显示存储，转存和打印，也适用于油、水井的验封，并对验封过程中的工程数据，监测存储、回放、追忆，打印。由于有它的存在，更有效的提高工程实施的科学性，确保工程实施的*全、可靠、准确、*效。

3、性能特点

*、可对作业工艺的各种数据实时进行监测和记录，并以图文和曲线的形式现场显示。

*、可按照作业井的工程方案，设定*限值，超限报警。

*、可外接微型打印机，选择任意段的数据和曲线同屏打印。

*、可以利用RS232串口与计算机通讯，对可监测的数据进行备份和转存，从而在计算机上再现数据和曲线，便于分析、打印。

*、便携、自带配电24VDC，掉电永不丢失数据； 可存储36小时-365天的数据。

4、技术参数

一次仪表：

1、高压压力变送器 精度：0.5级 输出4～20mA ；

2、高压流量计（变送器） 精度：1.0级 输出4～20mA ；

3、温度传感器 精度：0.5级 输出4～20mA ；

监测仪：

1、液晶屏 高亮度128×64 LED背光 ；

2、输入信号 通道1—流量信号 4～20mA ；

  通道2—压力信号 4～20mA ；

  通道3—温度信号 E型热电偶 ；

3、输出信号 RS232通讯端口

  端口速率：1200bps、9600bps、19200bps、57600bps可选 ；

4、功能*作键 6个面膜按键 ；

5、环境温度 -30—55℃ ；

6、内置电源 24V DC ；

7、充电器 输入220VAC 输出24VDC ；

8、记录时间 三通道36小时（间隔1秒）~360天（间隔4分）；

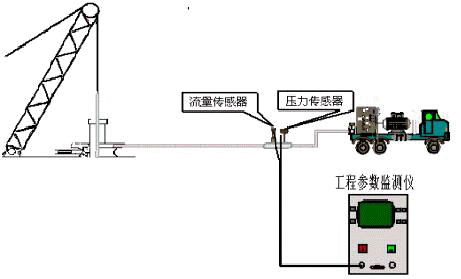

5、安装结构
