应用事例

宋一联-葡一联输油管线长37㎞，管径管径ф377㎜，日输原油10000m3。2002年8月安装LD-SAKER管道泄漏监测系统。

2003年1月2日1时59分宋葡线输油管线发生泄漏，LD-SAKER系统监测到该次泄漏，成功报警、准确定位，定位泄漏位置在距宋一联13.30公里处。

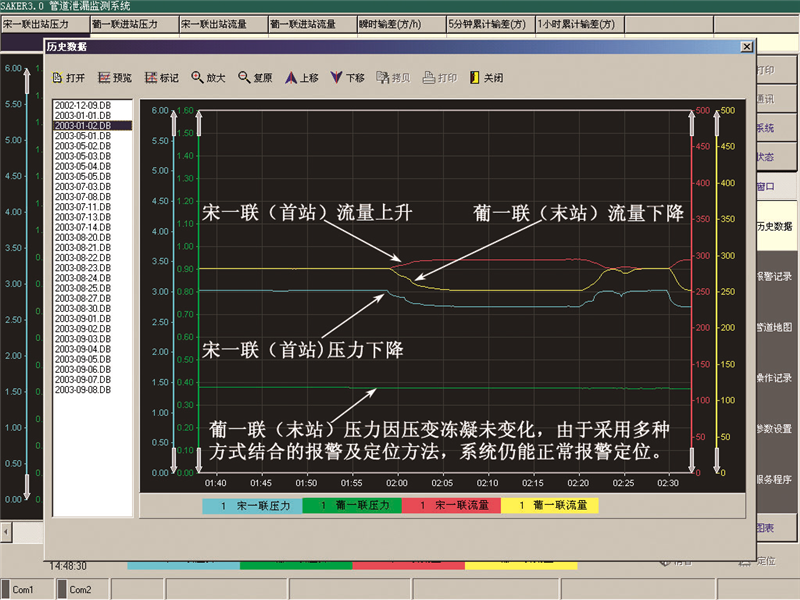

左图中的红色曲线为末站流量曲线，黄色曲线为首站流量曲线，蓝色曲线为首站压力曲线，绿色曲线为末站压力曲线。

当泄漏发生时首站流量呈上升趋势，末站流量呈下降趋势，首末站压力呈下降趋势。此次泄漏时，末站因压变导管冻凝，所以绿色曲线没有变化。但由于系统采用压力、流量单独及综合判定等多种分析方法，所以同样可以报警、定位。

宋葡线2003年1月2日泄漏的历史曲线

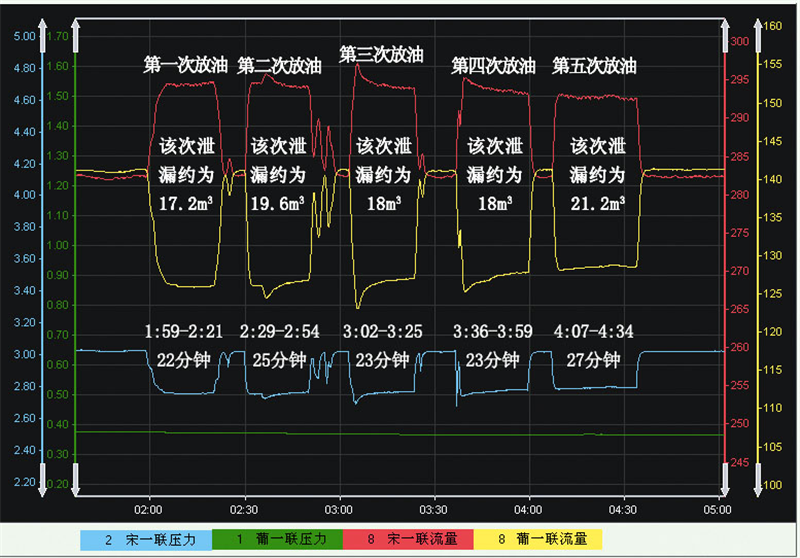

宋葡线2003年1月2日管线运行全天输油工况图

从上图中可以看出，此次泄漏由打孔盗油引起，1时59分开始放油，共开关阀门5次，于4时34分结束，盗油时间为 2小时35分钟，每次放油排量约为47m3/h，应为大油罐车盗油。
